[FAST-25] GOGETAFS

Paper: Don’t Maintain Twice, It’s Alright: Merged Metadata Management in Deduplication File System with GOGETAFS

Slide: View the slides

论文提出了一种新的去重文件系统 GoGetaFS，它通过合并去重元数据和文件系统元数据，减少了维护去重元数据所需的额外I/O操作和排序开销。作者通过一系列技术来管理数据和元数据，使得 GoGetaFS 在保持兼容性的同时，实现了高效和1️⃣节省内存的去重功能。实验表明，GoGetaFS 在各种工作负载下都优于现有的去重文件系统，并且能够2️⃣显著减少元数据维护开销。

Background

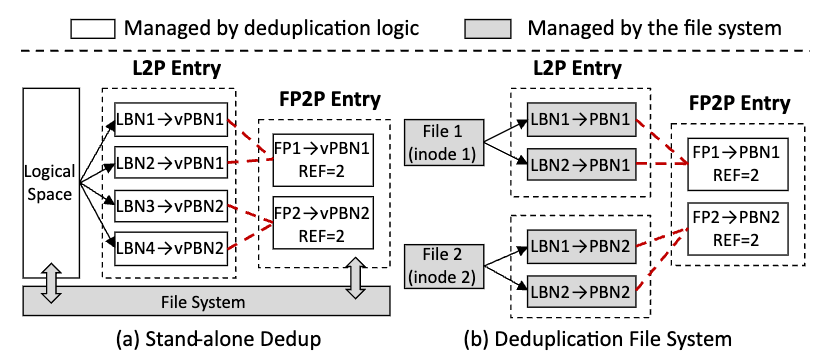

重删有两类系统：

• 独立去重系统（Stand alone Deduplication System）：通常作为文件系统之上的独立层运行，管理指纹索引来检测冗余数据
• 去重文件系统（Deduplication File System, DedupFS）：将数据去重直接集成到文件系统的方案，旨在消除独立去重系统的冗余元数据维护问题。

独立去重系统

独立去重系统 是目前最常见的去重存储解决方案。

它有两个关键数据映射表：

• L2P（Logical-to-Physical）
• FP2P（Fingerprint-to-Physical）

流程：

1. 数据写入：计算数据块的加密指纹。在 FP2P 表中查找该指纹：
   • 若 已存在，则 更新引用计数，避免写入新数据。
   • 若 不存在，则 插入新的 FP2P 记录 并写入数据块。
2. 数据读取：通过 L2P 表找到 PBN，并返回对应数据。
3. 数据删除
   • 先删除 L2P 记录，然后减少 FP2P 表中的引用计数。
   • 如果引用计数变为 0，则释放物理块。

元数据管理：

• 由于去重会将多个逻辑块映射到同一个物理块，系统必须保证 FP2P 映射的崩溃一致性（Crash Consistency）
• 现有方法：
  • 日志记录（Write-ahead Logging）：先将 FP2P 变更记录写入日志区（但不立刻生效），当 L2P 也持久化后，才将 FP2P 变更正式写入元数据。
  • 写时复制（Copy-on-Write）
  • 软更新（Soft Updates）：在元数据写入前，记录 FP2P 依赖关系，并确保 FP2P 先更新，L2P 后更新。

独立去重系统的问题

1. 额外的元数据维护
   • 独立去重系统需要 单独维护 L2P 和 FP2P，增加了 额外的 I/O 负担。
   • 写入路径涉及两次 I/O（一次 L2P，一次 FP2P），影响性能。
2. 数据一致性问题
   • FP2P 映射需要独立存储，如果 崩溃发生在 FP2P 和 L2P 更新之间，会导致数据不一致。
   • 需要额外的恢复机制 来修复 FP2P 记录和 L2P 记录的不一致情况。
3. 高计算开销：传统去重使用加密指纹（如 SHA-1）计算成本高，影响写入性能。

去重文件系统

代表性方案：

• DeNOVA（离线去重）
• NV-Dedup（混合去重）
• Light-Dedup（基于 PM 的去重）

传统 DedupFS 特点：

• 采用单一数据路径，直接在文件系统中执行去重操作：L2P、FP2P
• 不需要独立的 FP2P 维护，但仍然存在额外的 FP2P 记录更新

Observation and Motivation

其中几个观察对于我的论文十分有帮助！记得引用。

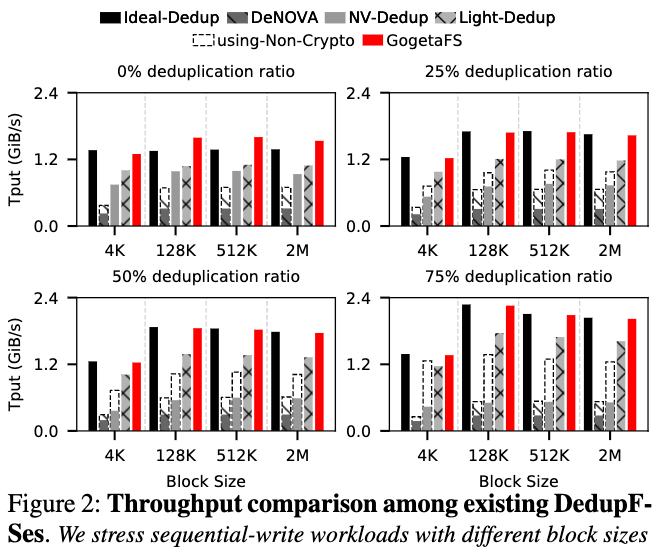

Observation 1：当前 DedupFS 性能低于预期

论文使用 FIO 工具对三种不同的 DedupFS 进行测试：

• DeNOVA
• NV-Dedup
• Light-Dedup
• Ideal-Dedup（一个理想模型，用作基准）

研究模拟了不同去重比率（0%、25%、50%、75%）下的 4KiB 顺序写入负载。

在 0% 去重比率下，所有 DedupFS 的性能都低于 Ideal-Dedup。

• 原因：DedupFS 在每次写入时都需要计算指纹（FP）并查询 FP2P 表，而 Ideal-Dedup 仅执行基本的文件系统操作。

随着去重比率的增加，理论上 DedupFS 性能应该逐步接近 Ideal-Dedup，但 实验结果显示，性能差距并未明显缩小。

• 疑问：既然 FP 计算和去重减少了数据写入，为什么吞吐量没有提升？

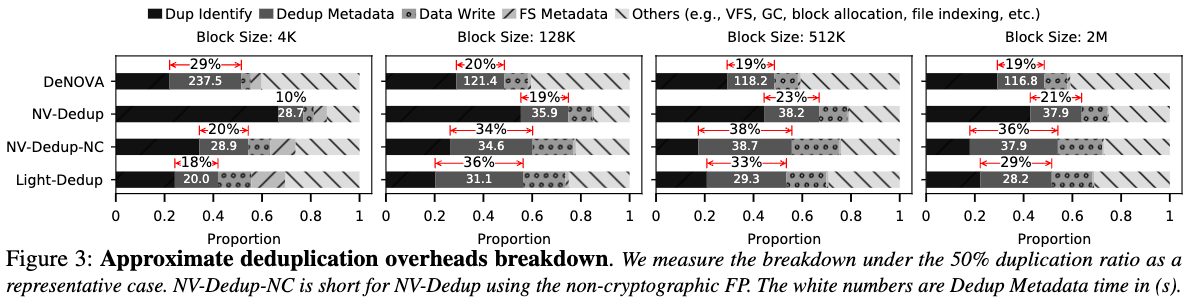

Observation 2：重复数据删除元数据维护是主要瓶颈

论文分析了 DedupFS 开销的五个主要组成部分（Breakdown）：

1. Dup Identify（去重识别）：计算指纹、查找 FP2P 表、内容比对
2. Dedup Metadata（去重元数据维护）：记录/更新 FP2P 映射
3. Data Write（数据写入）：将数据块写入存储
4. FS Metadata（文件系统元数据维护）：更新 L2P（逻辑到物理）映射
5. Others（其他开销）：VFS、垃圾回收、块分配等

去重元数据维护开销占 I/O 时间的 18% - 38%，成为影响 DedupFS 性能的主要瓶颈。

• 原因：
  1. 额外的崩溃一致性（crash consistency）开销：传统 DedupFS 需要在 写入 L2P 之前 确保 FP2P 表的持久化，以保证一致性。
  2. I/O 放大和并行性受限：由于 FP2P 需要独立写入，导致两次元数据写入，并减少了 I/O 并行性。

所以论文自然而然提出了「合并元数据」这一重要设计（优势如下）：

• 重复使用成熟的文件系统 I/O 路径和崩溃一致性机制。DedupFS 利用文件系统通过使用与文件系统 L2P 条目相同的 I/O 路径来保证 LFP 条目的持久性和崩溃一致性，从而减少实施工作量并提高稳健性。
• 减少元数据 I/O 放大和排序点。LFP (Logical-Fingerprint-Physical) 条目避免在存储中维护 FP2P 表，从而减少 I/O 放大和排序点。
• 消除重复数据删除和文件系统之间的不一致。由于 FP2P 映射始终在容错 LFP 条目中可用，因此无需修复不一致，这可以进一步加快故障恢复。

Design

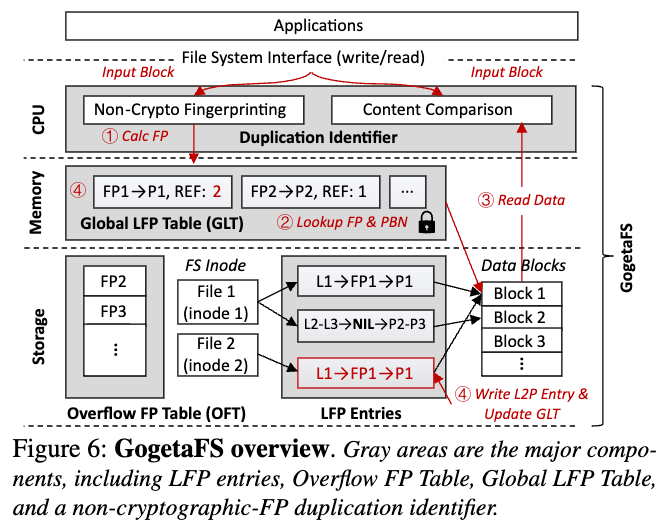

在解决去重文件系统（DedupFS）中的元数据维护开销问题后，GOGETAFS 采用了一种创新的 逻辑-指纹-物理（LFP）映射，将去重元数据合并到文件系统元数据中，从而消除了额外的 FP2P 维护操作，提高了系统的性能和一致性。GOGETAFS 的设计主要围绕四个目标展开：通用性（Generic）、高效性（Effective）、内存高效性（Memory-efficient）以及可配置性（Configurable）。为了满足这些目标，GOGETAFS 采用了一系列关键技术，包括：

• LFP 映射
• 全局 LFP 表（GLT）
• 溢出 FP 表（OFT）
• 不同的元数据管理策略

GOGETAFS 在数据管理方面解决了传统 DedupFS 与文件系统在数据组织上的不兼容问题。DedupFS 传统上以块为单位进行去重，而文件系统通常以 extent（连续块）方式管理数据。为此，GOGETAFS 采用了两种策略：

• 一种是利用超指纹（Super-Fingerprint, SFP）对整个 extent 进行指纹计算，但这种方式降低了去重比率，并增加了串行化计算带来的并行性问题。因此，GOGETAFS 选择了更优的方案，即使用溢出 FP 表（OFT），将连续块的指纹存储到一个额外的存储区域，从而避免 LFP 记录的可变长度问题，同时保持了指纹计算的并行性。OFT 的设计基于存储分配的空间局部性，使其能够高效地管理指纹数据，并且在文件删除时不需要额外的清理操作，因为未被 LFP 记录引用的 OFT 条目可以被安全覆盖。

在元数据管理方面，GOGETAFS 采用了全局 LFP 表（GLT），以加速指纹查询和数据去重过程。GLT 通过动态哈希表（Dynamic Hash Table, DHT）组织 LFP 记录，以指纹作为键，实现快速的指纹查找和数据重定向。相比于传统 DedupFS 需要在存储中维护 FP2P 表，GLT 作为一个内存结构，可以通过并行化哈希查询显著提升指纹匹配的速度。此外，GLT 还采用了乐观并发控制（Optimistic Concurrency Control）机制来处理多线程环境下的去重操作，确保多个线程在插入相同指纹时不会导致数据不一致。

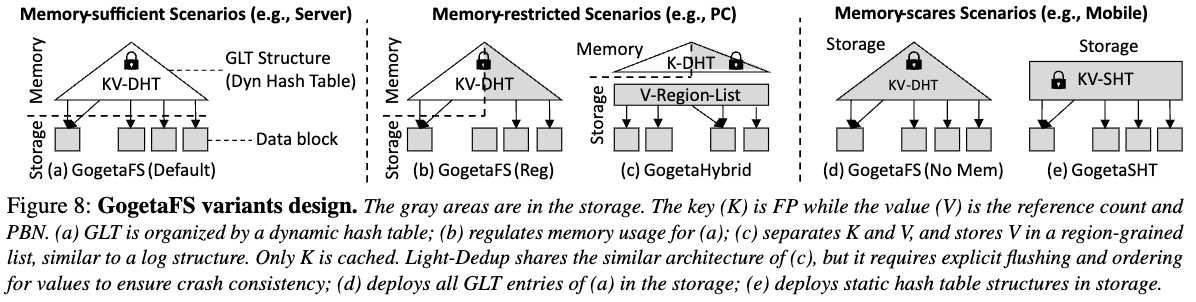

为了适应不同的系统环境，GOGETAFS 设计了多种 GLT 变体，以优化内存使用。在内存受限的环境（如 PC）中，GOGETAFS 采用了混合存储策略（Hybrid），将指纹索引存储在内存，而将值（物理块地址和引用计数）存储在存储设备中。这种方式减少了对内存的占用，同时仍然可以通过快速的内存查询提高去重效率。在极端内存受限的环境（如移动设备）中，GOGETAFS 采用了静态哈希表（Static Hash Table, SHT）结构，将 GLT 直接存储在设备上，以避免内存消耗过大，同时优化存储访问路径，以减少 I/O 放大效应。

在崩溃一致性和恢复方面，GOGETAFS 充分利用了文件系统的事务和日志机制，使 LFP 记录的持久化与文件系统元数据的持久化同步进行。这意味着，即使发生崩溃，GLT 也可以通过遍历 LFP 记录来恢复，而不需要额外的 FP2P 重建步骤。这种方法不仅提高了恢复速度，还减少了额外的存储写入开销。此外，GOGETAFS 采用了存储友好的恢复策略，在正常关闭系统时，会将 GLT 缓存到一个特殊的文件，以便在下次启动时快速恢复，而在崩溃恢复时，则采用并行扫描 LFP 记录的方式，以提高恢复效率。

GOGETAFS 的实现基于 NOVA 文件系统（in PM）和 F2FS（in SSD），并通过修改其写入条目（write entry）结构来存储 LFP 记录。通过替换原有的 4 字节校验和字段和 4 字节填充字段，GOGETAFS 无需额外的存储空间即可存储 8 字节的非加密指纹。OFT 被设计为一个无锁（lock-free）的数据结构，利用文件系统的事务机制来确保数据一致性，同时避免了传统 DedupFS 需要的额外排序点。在移植性方面，GOGETAFS 也可以扩展到其他文件系统，如 F2FS 以及 BtrFS，只需要对它们的 L2P 记录进行相应的扩展，以存储指纹信息。

Evaluation

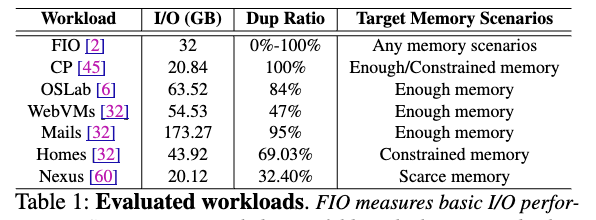

GOGETAFS 的评估基于多个真实世界的工作负载和合成基准测试，涵盖了不同的存储场景，如服务器、PC 和移动设备。实验环境包括 Intel Xeon 服务器，配置有 512GB Optane DCPMM 和 128GB DRAM，并运行 CentOS Stream 5.1 内核。此外，还在 Z-SSD 模拟环境下对 GOGETAFS 进行了额外测试，以验证其在超低延迟 SSD（ULL SSD）上的表现。

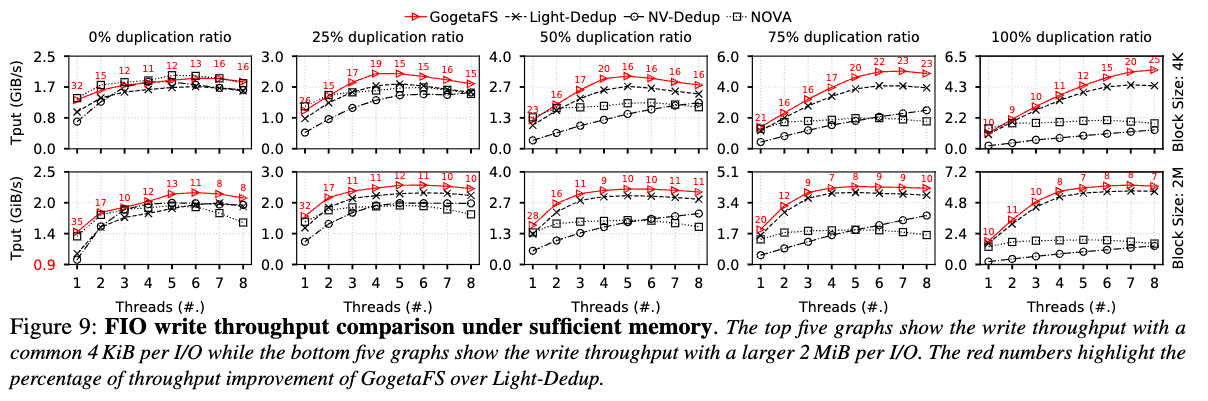

在基本 I/O 性能测试中，GOGETAFS 在所有去重比率（0%-100%）的情况下都优于现有 DedupFS，如 NV-Dedup 和 Light-Dedup。特别是在 2MB 块大小的 I/O 负载下，GOGETAFS 不仅超越了 Light-Dedup，还比 NOVA 文件系统本身更快。这一现象的原因是 GOGETAFS 采用了更优化的 FP 计算和 I/O 并行策略，使得指纹计算能够与数据写入并行进行，从而减少了存储内部缓冲区的争用。此外，在 WebVMs 和 Mails 这样的真实世界工作负载中，GOGETAFS 在 2MB 块大小时的吞吐量比 Light-Dedup 高出 23% - 32%，表明在混合负载情况下，GOGETAFS 仍然具有明显的性能优势。

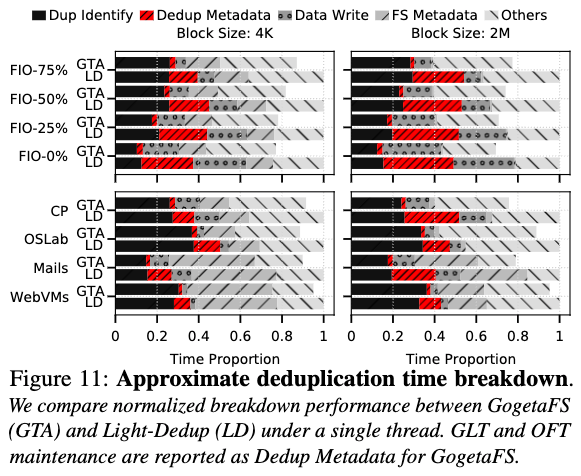

在元数据维护开销分析中，实验结果显示 GOGETAFS 的元数据 I/O 开销比 Light-Dedup 低 75.4% - 92.8%。这一优化主要来源于 LFP 记录的合并，使得 FP2P 记录不再需要独立写入，而是与文件系统元数据一同持久化。此外，实验还分析了去重带来的 I/O 放大效应。结果表明，在 4KB 块 I/O 的情况下，GOGETAFS 的额外读写开销几乎为零，而 Light-Dedup 需要额外执行 132.2 字节的读操作和 115.6 字节的写操作，导致更高的存储开销。

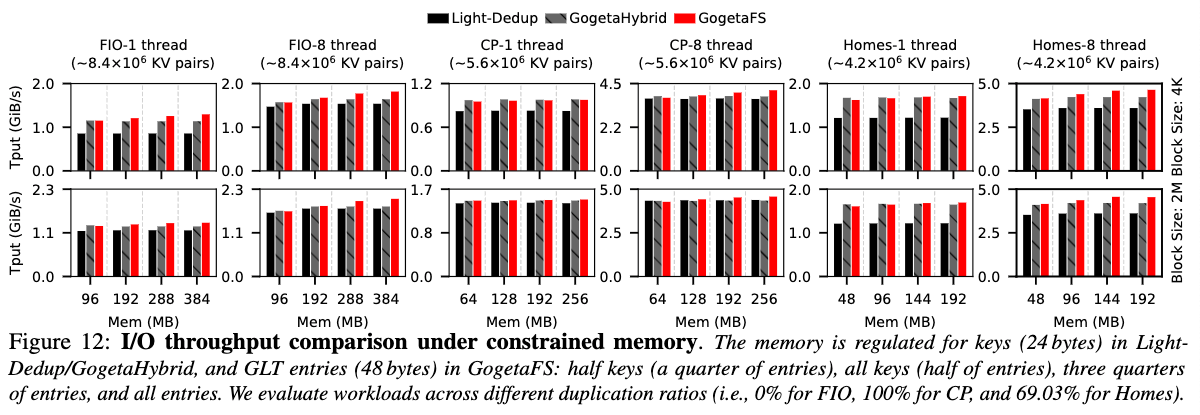

在不同内存条件下的评估中，GOGETAFS 设计的多个 GLT 变体展现了出色的适应能力。在内存受限环境中（如 PC），GOGETAHYBRID 通过在存储设备中存储指纹值（PBN 和引用计数），而仅在内存中存储指纹键（FP），在减少内存占用的同时，保持了较高的查找效率。而在极端受限的移动环境下，GOGETASHT 采用存储中的静态哈希表，以换取更低的内存消耗，同时优化存储访问路径，使得 I/O 性能仍然优于传统 DedupFS。

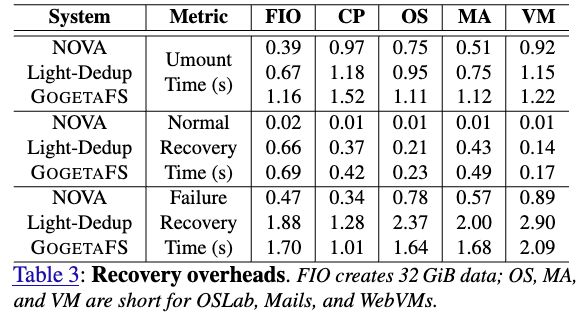

在崩溃恢复测试中，GOGETAFS 展示了显著的恢复加速效果。相比于传统 DedupFS 需要遍历所有 L2P 记录来重建 FP2P 表，GOGETAFS 只需扫描 LFP 记录，恢复时间缩短了 50% - 67%。此外，在超低延迟 SSD 上，GOGETAFS 仍然能够保持高吞吐量，并比现有 DedupFS 方案减少 15% - 30% 的元数据维护延迟。

综合来看，GOGETAFS 在吞吐量、元数据管理、内存优化和崩溃恢复方面都比现有 DedupFS 方案有显著优势，使其成为更高效、更可靠的去重文件系统方案。
